Controller 20A + Display Tf-100 cu acceleratie inclusa

Produs NOU, pentru Trotineta scooter bicicleta.

- Controller 20A + Display tf-100 cu acceleratie inclusa, stil tragaci
Pentru Baterii de : - 24v-36v-48v-52v
- Motor de 300W - 500W - 1000W
- Kit complet
- Functional cu sau fara senzori hall de la motor conectati
- Functia de invatare motor si sens rotatie.
 - Dimensiuni : 90x55x32 mm

Se vinde Doar kit complet. Astfel stim siguri ca functioneaza impreuna.
Garantam ca functioneaza cu orice motor Brusless

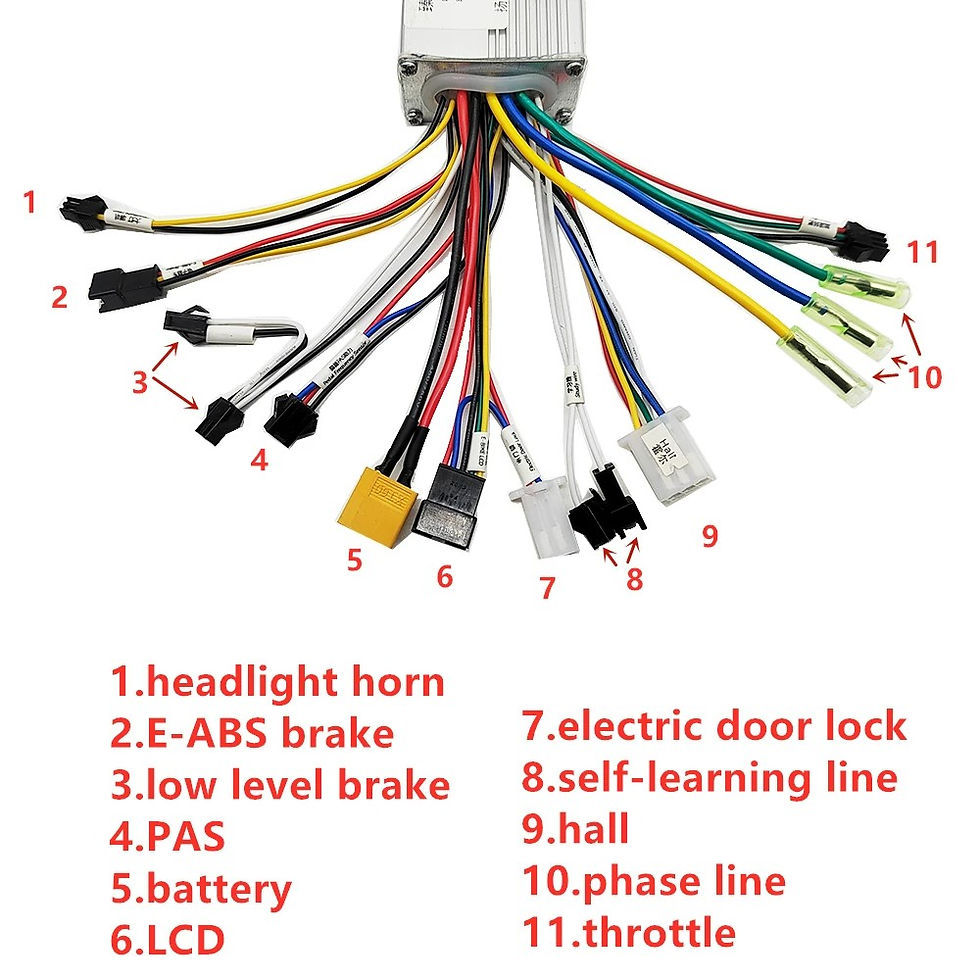

Controller 24/36V/48V 20A funcție controler fără perii:
1.claxon far
2.Frână E-ABS
3.frână de nivel scăzut
4.PAS
5.baterie
6.LCD
7.încuietoare electrică
8.linie de autoînvățare
9.hol
10.linie de fază
11.accelerarea
cum să te conectezi?
1. conectați linia de fază (culoare la culoare)
2. conectați linia bateriei (fir roșu: baterie +, negru: baterie-)
3. conectați linia de accelerație a controlerului (culoare la culoare), conectați încuietoarea electrică a ușii
(dacă accelerația nu are blocare electrică a ușii, blocarea electrică a ușii controlerului poate fi scurtcircuitată)
4. conectați linia de hol (dacă motorul fără linie de hol, nu este nevoie de conectare)
5. andocarea celor două linii de auto-învățare, roata va înainte sau înapoi.
(1.dacă roata înainte, separați linia de auto-învățare.
2. Dacă roata este inversată, Separați linia de auto-învățare. Andocare din nou linia de auto-învățare,
dacă roata înainte, separați linia de auto-învățare.)
6.Alte funcții pot fi conectate după cum este necesar.
1. Tensiune de funcționare: DC24V/36V/48V/52V/60V compatibil, implicit 36V (se poate seta în P03)
二、Descrierea funcției:
1. functia de afisare
Afișaj viteză, indicație de putere, indicație de eroare, kilometraj total, kilometraj unic
2. control, funcție de setare
controlul comutatorului de alimentare, setarea diametrului roții, setarea timpului de repaus automat la relanti, setarea modului de pornire, nivelul de tensiune
setare, setarea limitei curentului controlerului, funcție de încărcare USB.
3. protocol de comunicare: UART (numai controlerele care utilizează acest protocol pot potrivi acest instrument, pot fi potrivite TF100)
3.1 Zona de afișare multifuncțională
Kilometraj total ODO, kilometraj unic TRIP, afișaj digital de tensiune VOL, eroare
3.2 Cod ERR
Cod de eroare (zecimal) Stare de eroare
E-1 Defecțiune Hall（Nu se conectează sala arată și E-1）
E-2 Defecțiune frână
E-3 Defecțiune a senzorului de alimentare (semn de călărie)
E-4 Croaziera 6KM/H
E-5 Subtensiune baterie
E-6 Croazieră în timp real
E-7 Funcționare defectuoasă a motorului
E-8 Întoarceți defecțiunea
E-9 Eroare controler
E-10 Eroare la recepția comunicației
E-11 Eroare de transmisie de comunicație
E-12 Eșecuri de comunicare BMS
E-13 Defectarea farului
3.3 setări
P02: unitate de kilometraj ,00000 este km;00001 este mile;
P03: tensiune nominală: 24 V, 36 V, 48 V, 52 V, 60 V implicit; 36 V
P04: timp de repaus: 0, fără repaus; alte numere sunt timpul de repaus, interval: 1-60; minute de unitate;
P06: diametrul roții: unitate, inch; 5,0-50,0 reglabil, precizie: 0,1;
P07: Nr de magneti : Velocimetrie: interval:1-100;
P09: pornire zero, setare de pornire diferită de zero, 00000 este pornire zero; 00001 este pornire diferită de zero;
P12: setare putere pornire: 0-5;
P15: Setare procentuală a semnalului motorului, viteza maximă setată la 100;
P16: Instrumentul realizează funcția de croazieră 0000: Închideți croaziera 0001: Activați croaziera
P99: P99: Recuperare cu un singur clic, nu au setat
ODO: În interfața de setare a parametrilor ODO, apăsați scurt tasta MOD și apăsați lung timp de 6 secunde pentru a reseta.
三、Profil cheie și interfață:
1. stare de oprire, buton lung de pornire;
Butonul scurt de alimentare va comuta între ODO、TRIP、VOL
2.Stare de pornire, oprire lungă de alimentare cu butonul lung, apăsare scurtă tasta MODE, comutați treapta de viteză 1-3;
3. apăsați lung tasta Power + MODE în interfața de setare a meniului, în interfața P01, tasta scurtă de pornire
comutați meniul la P02, tasta scurtă MOD pentru a schimba valoarea curentă a bitului;
3.1 Pentru a intra în interfața de setare a meniului, în orice stare de meniu, tasta scurtă de alimentare comută meniul,
apăsarea scurtă sau tasta lungă MODE crește sau scade
valoare (puterea lungă a tastei schimbă direcția de adăugare a valorii,
partea stângă afișează „A” indică valoarea de creștere, partea stângă afișează „d” indică scăderea
valoare), după modificare, puterea tastei scurte
comută la următorul parametru și salvează valoarea parametrului anterior;
după ce modificarea parametrilor se termină din nou, apăsarea lungă a tastei Power + MOD iese din interfața de setare,
sau așteaptă 8 secunde pentru a ieși automat și a salva parametrul.

Reglarea Vitezei corecte de afisat.
 puteți testa viteza în timp real cu aplicația de navigare pe hartă, dacă viteza de afișare LCD este mai mare decât viteza de afișare a navigației, atunci puteți reduce parametrul P07 pentru a reduce raportul de afișare a vitezei.
Dacă viteza afișajului LCD este mai mică decât viteza afișajului de navigație, puteți crește parametrul din P07 pentru a crește raportul de afișare a vitezei. După ce ați găsit viteza exactă care vi se potrivește în acest fel, veți vedea pe LCD afișând viteza exactă.
